Термостабилизация грунтов на ГРС-2
«Норильсктрансгаз» впервые проводит комплексную термостабилизацию грунтов. Это необходимо для «спасения» здания цеха редуцирования газа ГРС-2.
В 2022 году при обследовании этого здания обнаружены деформации из-за температурных колебаний и неравномерных осадков грунтов. Автоматический мониторинг 2023 года зафиксировал растепление мерзлотных грунтов до 12 метров. Для предотвращения дальнейшего разрушения здания и сохранения несущей способности свай были приняты меры, а именно: установка термостабилизаторов и последующее наблюдение. Подрядчиком выступила специализированная организация «Фундаментстройаркос».

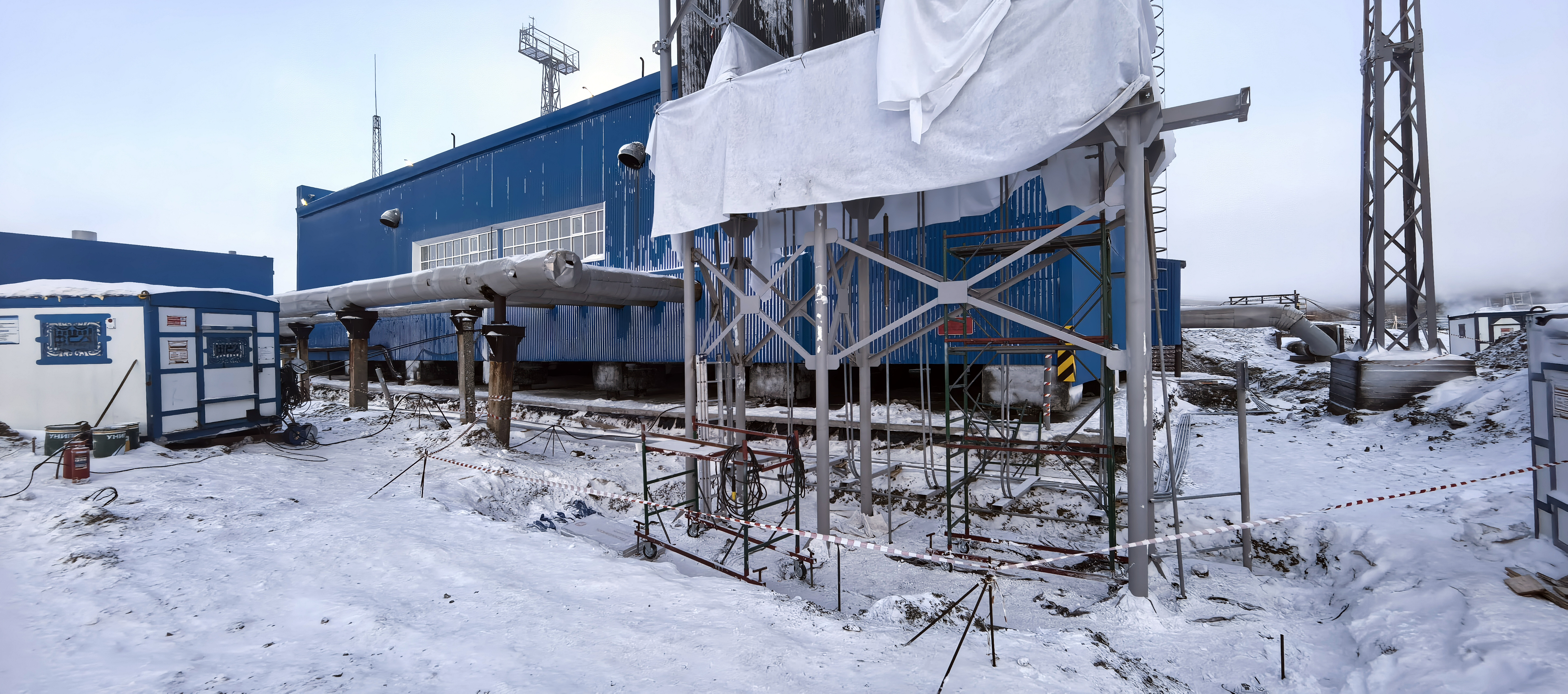

«Для стабилизации температуры грунтов основания здания цеха редуцирования газа ГРС-2 установлено 6 вертикальных действующих трубчатых систем (ВЕТ) с естественной циркуляцией хладагента. Они функционируют автономно, без дополнительного источника питания. В холодный период тепло от грунта передается хладагенту, который испаряется и поднимается в конденсаторные блоки, где отдает тепло. Охлажденный и сконденсированный хладагент вновь стекает в испарительную систему и повторяет цикл движения», - пояснил Валерий Рогачёв, прораб подрядной организации.
Система работает с октября по апрель, на летний период отключается автоматически. Зимнего холода хватает, чтобы поддерживать мерзлоту до следующей зимы. Срок эксплуатации систем — до 50 лет.

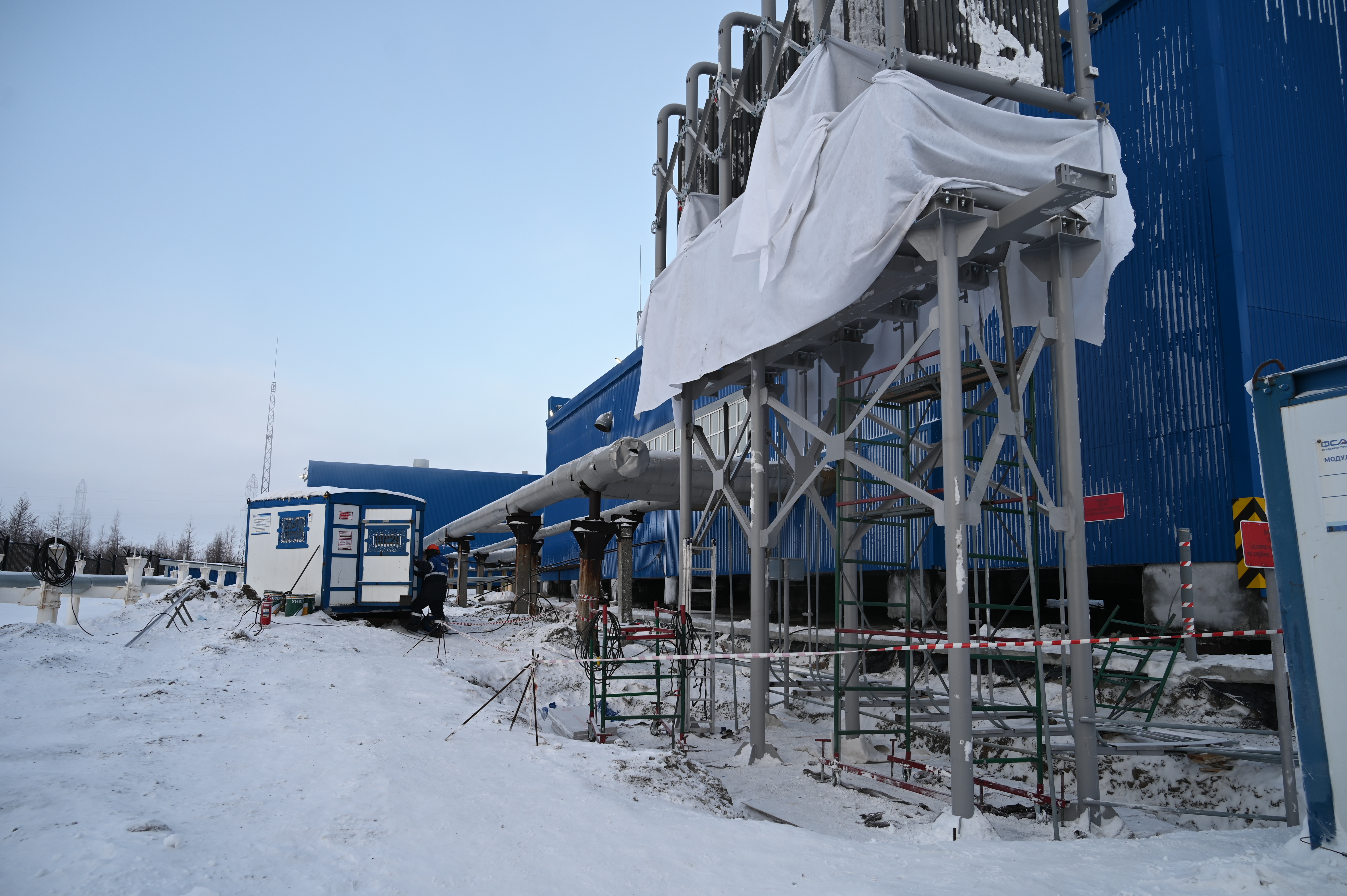

Над поверхностью грунта располагается конденсаторный блок вертикальный (БКВ). В нем за счет естественной конвекции и силы тяжести происходит конденсация паров хладагента и дальнейшая перекачка его по системе. Конденсаторный блок заправляется на заводе необходимым количеством хладагента, достаточным для заполнения всей системы.
После монтажа проводятся испытания на прочность и герметичность, затем комплексное опробование. Термостабилизация считается успешной, если система стабильно функционирует 72 часа.
«Реализация этого проекта позволит привести температуру грунтов основания здания цеха редуцирования газа ГРС-2 к нормативным значениям. Что, в свою очередь, устранит угрозу деформации фундамента, защитит технологическое оборудование ГРС-2 и обеспечит безопасную транспортировку газа. Ведь с ГРС-2 газ идет на ТЭЦ-2, а это тепло и электричество в домах и предприятиях Талнаха. Прогнозируемый 50-летний срок сохранения мерзлого состояния грунтов обеспечит возможность дальнейшей эксплуатации объекта в штатном режиме», - резюмировал Николай Летр, технический директор-руководитель проектного офиса №1 АО «Норильсктрансгаз».
